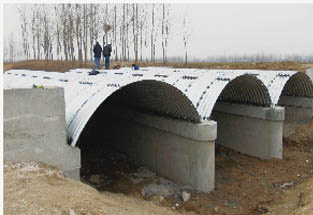

拼装金属波纹涵管
文章作者:admin 上传更新:2017/07/20
销售热线:15903186925
销售热线:15903186925
产品名称:公路通道用波纹钢板、拼装钢波纹管涵、拼接式金属波纹涵管
产品材质:Q235 Q345 结构样式:波纹孤形钢板螺栓拼装
管径范围:1.0-18m 钢板厚度:3.0-12.0mm
波距:125mm、150mm、200mm 、230mm、300mm 、350mm、380mm 、400mm
波高:25mm、50mm、55mm、65mm、110mm、140mm、150mm
防腐:热浸镀锌。 另可根据客户要求加工定制 联系电话:15903186925 0318-2106925
拼装钢波纹管涵(波纹钢板)
规格型号 | i涵管直径(m) | 钢板厚度(mm) | 波距 (mm) | 波高 (mm) | 螺栓规格 |
CSPS E1500 | 1.5 | 3.0 — 6.0 | 200 | 55 | M16、M20 |
CSPS E1800 | 1.8 | 3.0 — 6.0 | 200 | 55 | M16、M20 |
CSPS E2000 | 2.0 | 3.0 — 6.0 | 200 | 55 | M16、M20 |
CSPS E2500 | 2.5 | 3.0 — 6.0 | 200 | 55 | M20 |
CSPS E3000 | 3.0 | 3.0 — 6.0 | 200 | 55 | M20 |
CSPS E4000 | 4.0 | 3.0 — 6.0 | 200 | 55 | M20 |
CSPS E5000 | 5.0 | 3.0 — 6.0 | 200 | 55 | M20 |
CSPS E6000 | 6.0 | 3.0 — 6.0 | 200 | 55 | M20 |
CSPS E7000 | 7.0 | 5.0 — 7.0 | 200 | 55 | M20 |
CSPS E8000 | 8.0 | 6.0 — 8.0 | 200 | 55 | M20 |
大波距(定作) | 4.0—10 | 4.0 — 9.0 | 230 | 65 | M20 |
大波距(定作) | 5.0 — 12 | 6.0 — 10 | 300 | 110 | M20、M24 |
大波距(定作) | 6.0 — 15 | 6.0 — 10 | 350 | 110 | M24 |
超大波距(定作) | 7.0 — 16 | 7.0 — 10 | 380 | 140 | M24 |
超大波距(定作) | 8.0 — 18 | 8.0 — 12 | 400 | 150 | M24 |
