接闪杆/接闪短杆
接闪杆用于建筑物防雷,一般由接闪杆底座、接闪杆体、接闪端等部分组成,接闪杆高度范围:0.4米--20米。12米以下的接闪杆多适用于安装在建筑物顶面和外墙上,也可用于金属结构建筑顶面和侧面,冷确塔侧面或顶部、金属罐体顶面或侧面、锅炉顶部或侧面等各类建筑结构上。接闪杆杆体宜采用钢管,接闪端杆宜采用圆钢,接闪杆焊接制作后需整体热浸镀锌处理,接闪端杆的接闪端宜做成半球状,其最小弯曲半径宜为4.8mm,最大宜为12.7mm。钢管与钢管连接处应将穿钉安装就位后再行焊接电焊钉。
接闪杆(适用于顶面安装) | 1、产品名称:建筑物防雷接闪杆 2、规格型号:2米—12米。 3、适用范围:适用于安装在楼顶或其它建筑物的顶面上,当地面上安装时高度应不大于12米。采用螺栓方式与基座连接,下端通过引下线与避雷网连接。 4、加工要求:接闪杆杆体宜采用钢管,接闪端杆宜采用圆钢,接闪杆焊接制作后需整体热浸镀锌处理,接闪端杆的接闪端宜做成半球状,其最小弯曲半径宜为4.8mm,最大宜为12.7mm。钢管与钢管连接处应将穿钉安装就位后再行焊接电焊钉。 5、技术参数
|
接闪杆(适用于侧面安装) | 1、产品名称:建筑物/构筑物防雷接闪杆 2、规格型号:3米—12米。 3、适用范围:适用于安装在楼房山墙上、楼房侧面上或其它构筑物的侧面上,一般不用于地面上安装。采用焊接、紧固方式连接,下端焊接,上端用U型抱箍与预埋基座连接。下端通过引下线与避雷网连接。 4、加工要求:接闪杆杆体宜采用钢管,接闪端杆宜采用圆钢,接闪杆焊接制作后需整体热浸镀锌处理,接闪端杆的接闪端宜做成半球状,其最小弯曲半径宜为4.8mm,最大宜为12.7mm。钢管与钢管连接处应将穿钉安装就位后再行焊接电焊钉。 5、技术参数
|
GH系列钢管杆接闪杆 | 1、产品名称:GH系列钢管杆接闪杆 2、规格型号:9米、11米、13米、15米、17米、19米 3、适用范围:适用于安装在地面或变电架构的顶面上,国标高度范围9—19米,也可根据实际要求进行定制。采用螺栓方式与基座连接 4、加工要求:接闪杆杆体宜采用多棱钢管,接闪端杆宜采用钢管,接闪杆和接闪端杆焊接制作完成后应整体热浸镀锌处理,接闪端杆的接闪端宜采用DN25钢管做成尖状,锥尖长度宜为70mm。A01针尖的钢管与钢管连接处应将穿钉安装就位后再行焊接电焊钉。 5、技术参数
|
ZG系列钢筋混凝土环形钢管杆接闪杆 | 1、产品名称:ZG系列钢筋混凝土环形钢管杆接闪杆 2、规格型号:11米—19米。 3、适用范围:适用于安装在钢筋混凝土环形电线杆的顶上,也可安装于变电架构杆顶。先将基座焊接于水泥电线杆顶部的环形钢环,再采用螺栓与接闪杆连接,下端通过引下线与避雷网连接。 4、加工要求:接闪杆杆体宜采用钢管,接闪端杆宜采用钢管,接闪杆和接闪端杆焊接制作完成后应整体热浸镀锌处理,接闪端杆的接闪端宜采用DN25钢管做成尖状,锥尖长度宜为70mm。A01针尖的钢管与钢管连接处应将穿钉安装就位后再行焊接电焊钉。 5、技术参数
|
BXT系列钢管杆(外包不锈钢)接闪杆 | 1、产品名称:BXT系列钢管杆(外包不锈钢)接闪杆 2、规格型号:10米、15米 3、适用范围:适用于安装在100米—200米高度的建筑屋面安装,接闪杆共分四个型号两个高度,高度分别为10米和15米,采用螺栓方式与基座连接,下端通过引下线与避雷网连接。 4、加工要求:接闪杆杆体宜采用等径钢管,接闪端杆宜采用DN108钢管,接闪杆和接闪端杆焊接制作完成后应整体热浸镀锌处理,接闪端杆的接闪端宜做成尖状。接闪杆安装完成后可根据需要外包不锈钢。 5、技术参数
|

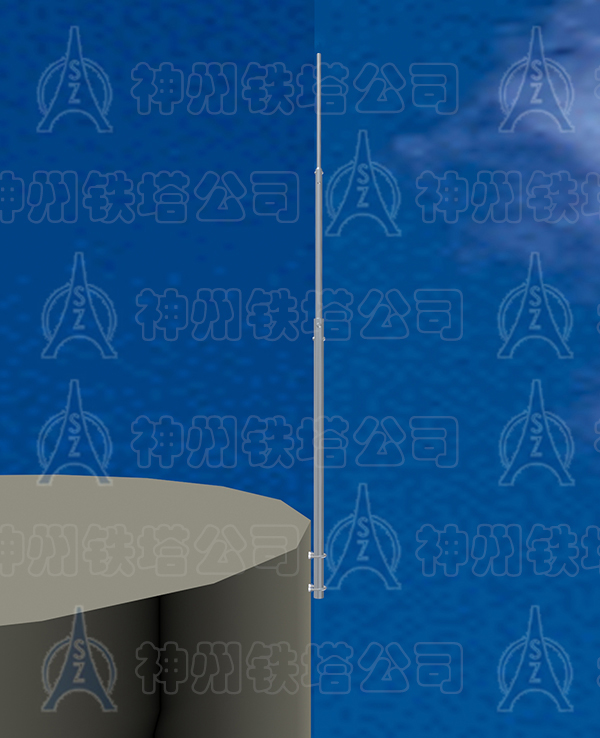

罐体\锅炉\冷却塔接闪杆 | 1、产品名称:构筑物防雷接闪杆 2、规格型号:3米—12米。 3、适用范围:适用于安装在构筑物或设备的侧面上,常用于罐体、水箱、锅炉、冷却塔等设备的侧面安装。固定支座采用焊接方式、紧固方式与设备连接,接闪杆采用双U型抱箍与固定支座连接。下端通过引下线与避雷网连接。 4、加工要求:接闪杆杆体宜采用钢管,接闪端杆宜采用圆钢,接闪杆焊接制作后需整体热浸镀锌处理,接闪端杆的接闪端宜做成半球状,其最小弯曲半径宜为4.8mm,最大宜为12.7mm。钢管与钢管连接处应将穿钉安装就位后再行焊接电焊钉。 5、技术参数
|
油罐、电气锅炉、燃气罐体绝缘接闪杆 | 1、产品名称:油罐、电气锅炉、燃气罐体绝缘接闪杆 2、规格型号:3米—12米。 3、适用范围:适用于安装在易燃易爆或有电气仪表的构筑物或设备的侧面上,由于这些设备不允许有电流通过,只能通过下引线而不是设备本体将电流引入接地网,为避免雷击电流的影响,将接闪杆与设备隔离开,本接闪杆多用于油罐、金属水箱、锅炉、安装有电子仪器仪表的设备。一般采用侧面安装,也可顶面安装。固定支座采用焊接方式与设备连接,接闪杆采用绝缘U型抱箍与固定支座连接。下端通过引下线与避雷网连接。 4、加工要求:接闪杆杆体宜采用钢管,接闪端杆宜采用圆钢,接闪杆焊接制作后需整体热浸镀锌处理,接闪端杆的接闪端宜做成半球状,其最小弯曲半径宜为4.8mm,最大宜为12.7mm。钢管与钢管连接处应将穿钉安装就位后再行焊接电焊钉。 5、技术参数
|
A01针尖 | 1、产品名称:GFL/GH/ZG系列专用A01针尖 2、规格型号:1.5米—3.5米。 3、适用范围:适用于安装在GFL/GH/ZG系列接闪杆的上部作为端杆使用,也可直接安装在建筑物或设备的顶部。采用螺栓与基座连接,下端通过引下线与避雷网连接。 4、加工要求:接闪杆杆体宜采用钢管,接闪端杆宜采用圆钢,接闪端杆宜采用钢管,接闪杆和接闪端杆焊接制作完成后应整体热浸镀锌处理,接闪端杆的接闪端宜采用DN25钢管做成尖状,锥尖长度宜为70mm。A01针尖的钢管与钢管连接处应将穿钉安装就位后再行焊接电焊钉。 5、技术参数
|

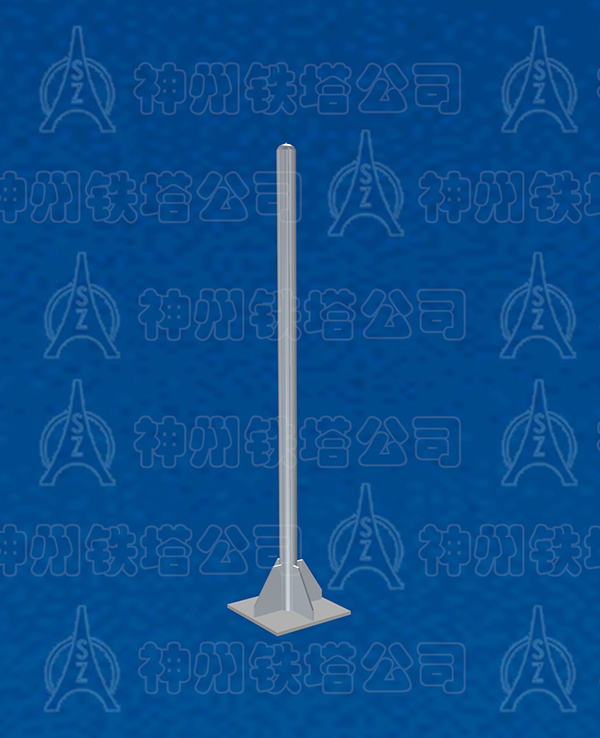

接闪短杆 | 1、产品名称:接闪短杆 2、规格型号:0.4米、0.5米。 3、适用范围:适用于安装在楼顶女儿墙上,采用焊接方式与基座连接,下端通过引下线与避雷网连接。 4、加工要求:接闪杆杆体宜采用圆钢,接闪杆焊接制作完成后需整体热浸镀锌处理,接闪杆顶端宜做成半球状,其最小弯曲半径宜为4.8mm,最大宜为12.7mm。 5、技术参数
|
购买产品或了解更多信息,请致电:15903186925

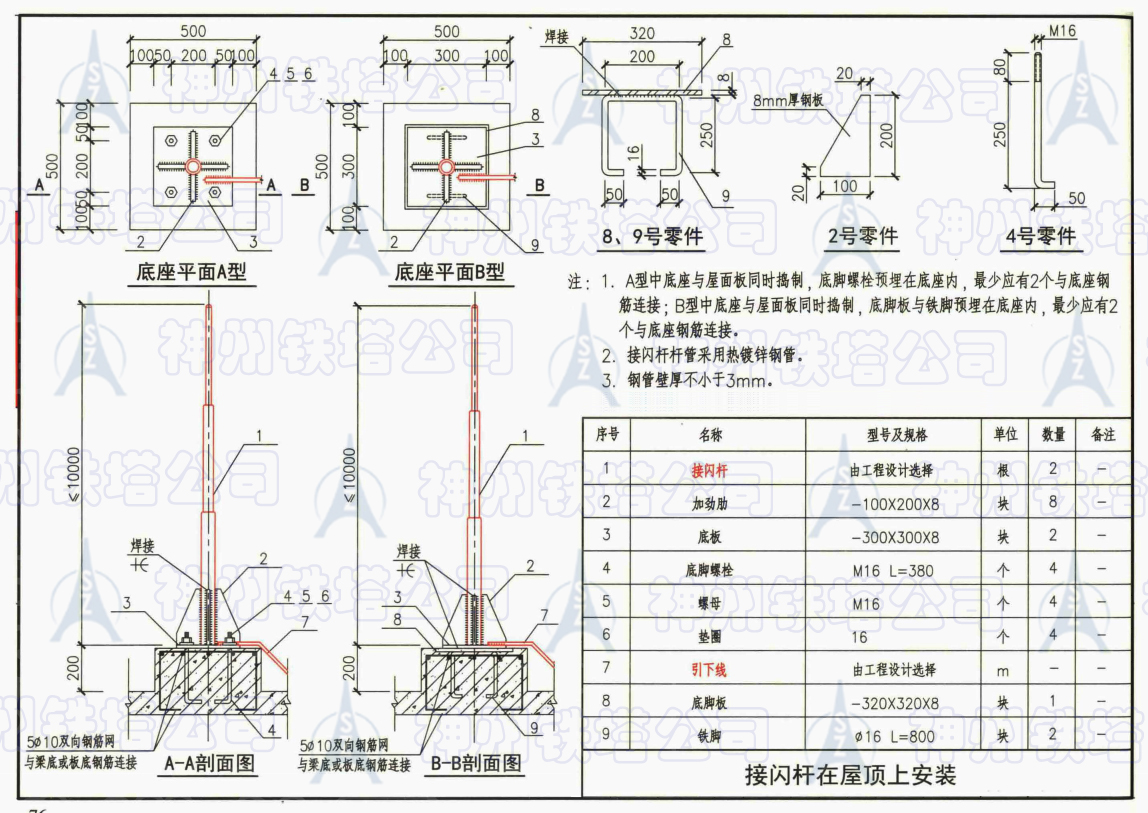

楼顶接闪杆安装图
山墙上安装接闪杆安装图

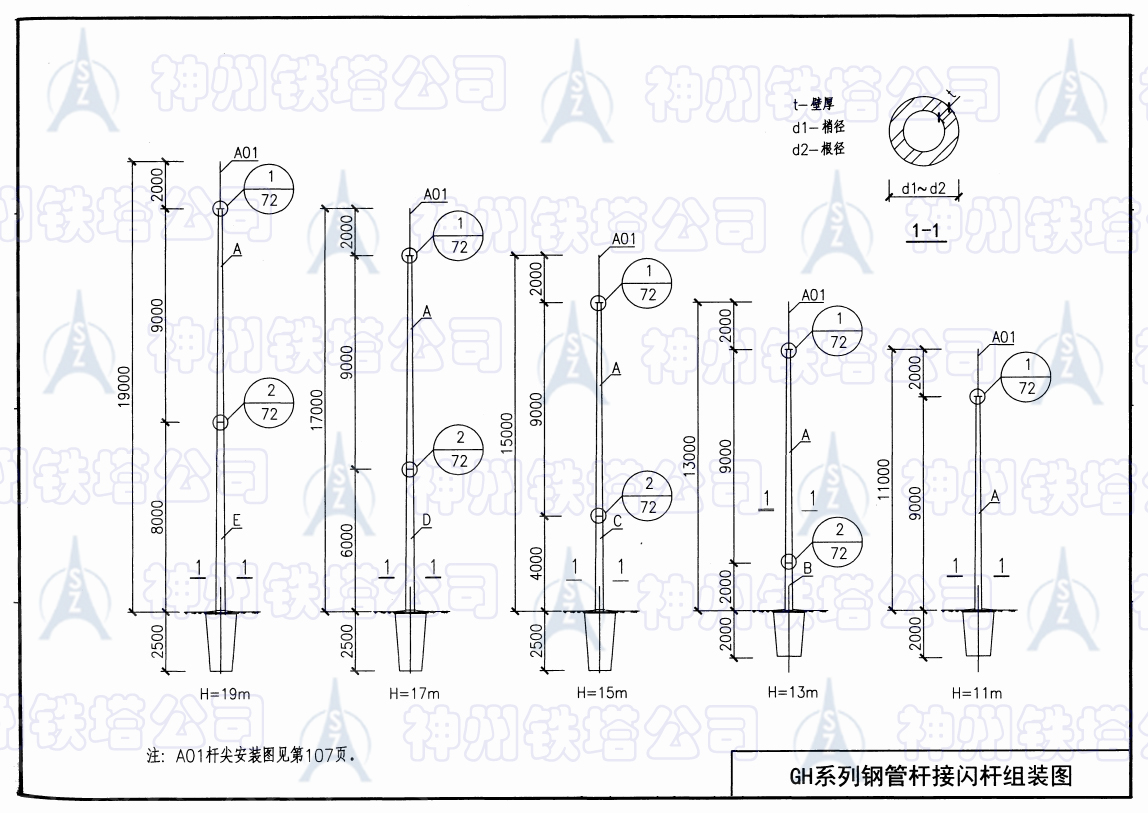

GH系列钢管杆接闪杆总图

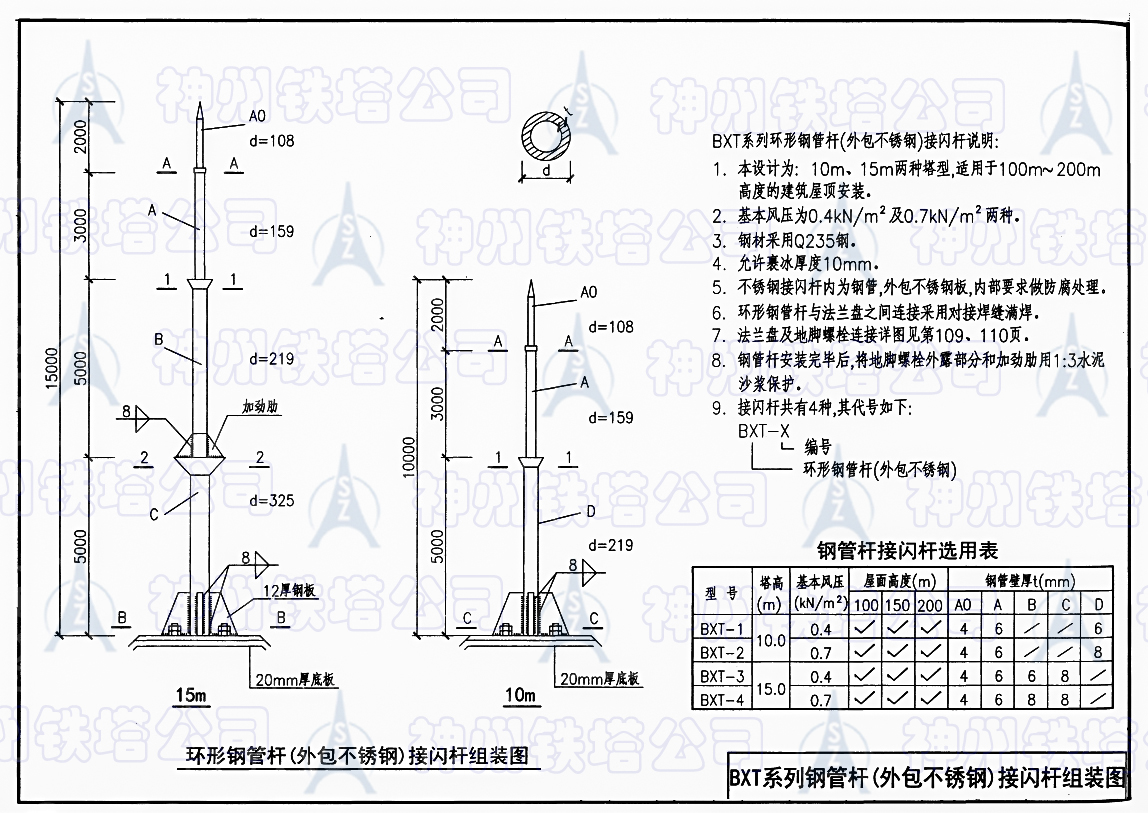

BXT系列钢管杆安装图

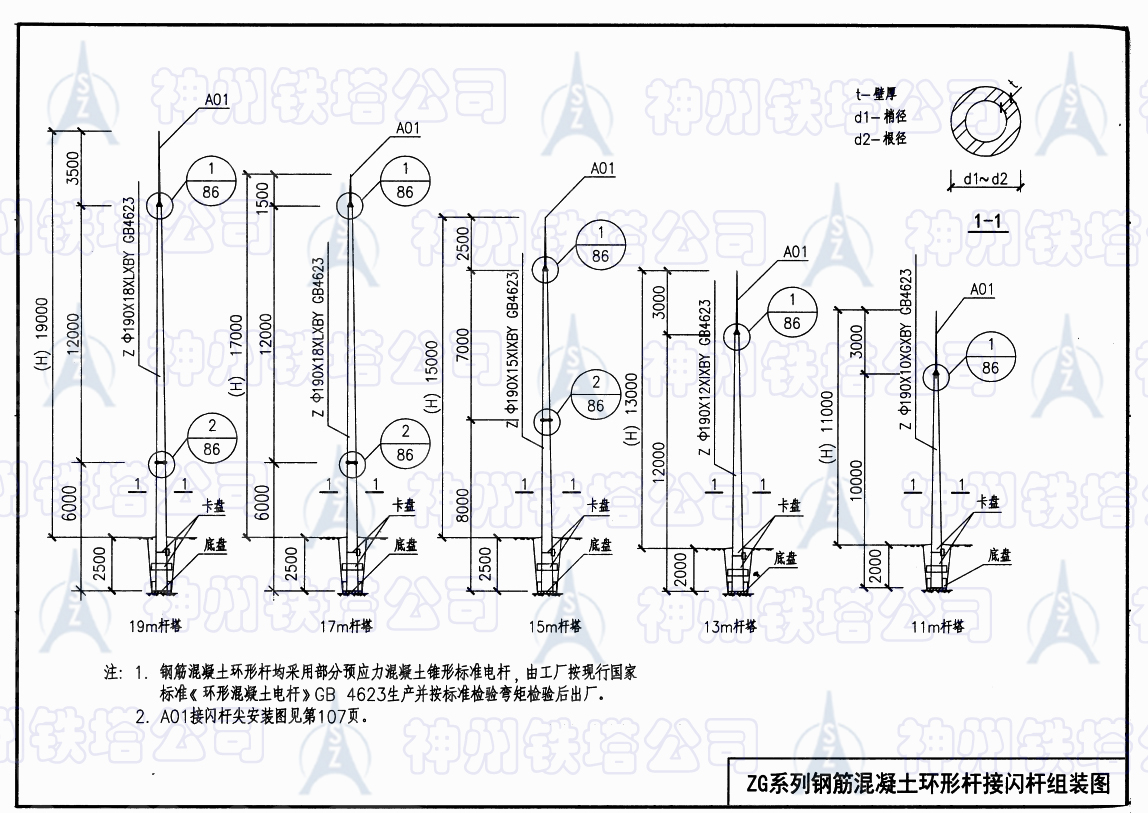

ZG系列钢筋混凝土环形杆接闪杆总图

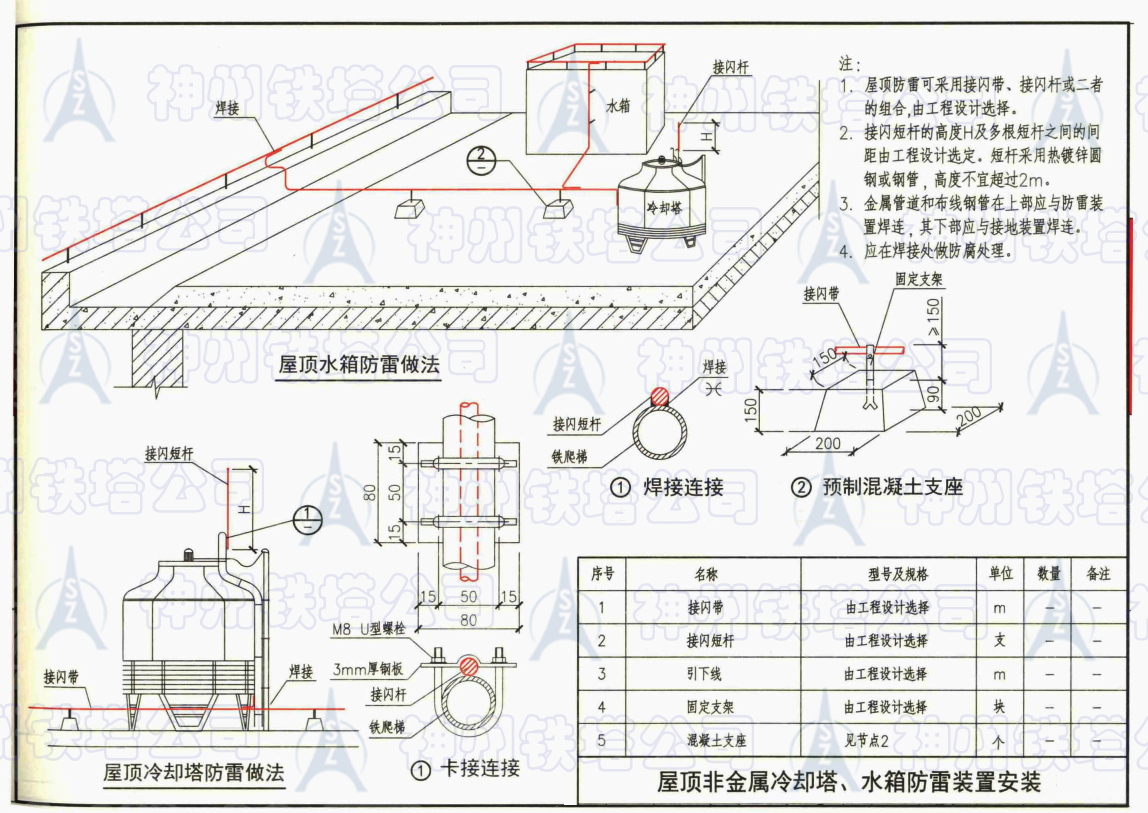

油罐、锅炉、冷却塔接闪杆安装图

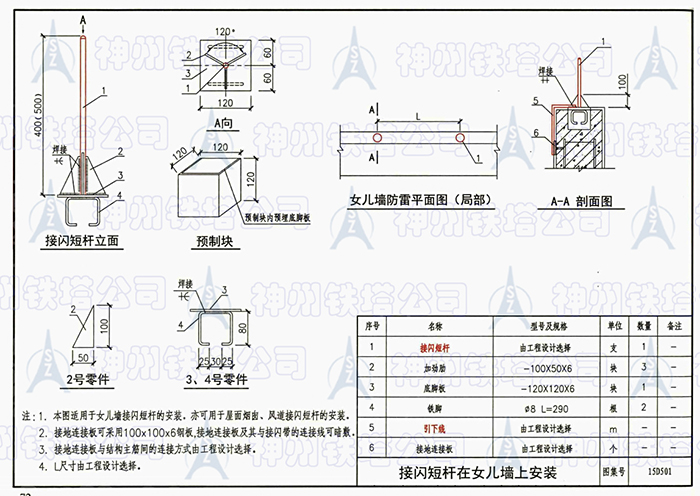

女儿墙接闪杆安装图
