ZG系列钢筋混凝土环形杆接闪杆适用于直接埋装于地面上，常用高度范围11米、13米、15米、17米、19米四种高度，规格型号为：ZG-1、ZG-２、ZG-３、..........ZG-40共40种规格和型号。接闪端杆的高度一般分为1.5米、2.5米、3.0米、3.5米四种型号。也可根据实际要求进行定制，高度为12米以下。ZG系列钢筋混凝土环形杆接闪杆多应用于仓库、变电站、车站货场、仓储厂区等。

•

  产品名称	ZG系列钢筋混凝土环形杆接闪杆
  规格型号  编　　号	ZG-1、ZG-２、ZG-３、ZG-４、ZG-５、ZG-６、ZG-７、ZG-８、ZG-９、ZG-10、ZG-11、ZG-12、ZG-13、ZG-14、ZG-15、ZG-16、ZG-17、ZG-18、ZG-19、ZG-20、ZG-21、ZG-22、ZG-23、ZG-24、ZG-25、ZG-26、ZG-27、ZG-28、ZG-29、ZG-30、ZG-31、ZG-32、ZG-33、ZG-34、ZG-35、ZG-36、ZG-37、ZG-38、ZG-39、ZG-40
  适用范围	适用于安装在地面或变电架构的顶面上，常用高度范围9—19米，也可根据实际要求进行定制。采用螺栓方式与基座连接，下端通过引下线与避雷网连接。
  加工要求	接闪杆杆体宜采用多棱钢管，接闪端杆宜采用钢管，接闪杆和接闪端杆焊接制作完成后应整体热浸镀锌处理，接闪端杆的接闪端宜采用DN25钢管做成尖状，锥尖长度宜为70mm。A01针尖的钢管与钢管连接处应将穿钉安装就位后再行焊接电焊钉。
  技术参数	设计风压：0.4/0.7KN/平方米 适宜温度：-45—50(摄氏度） 抗震烈度：８度 最大裹冰：10mm

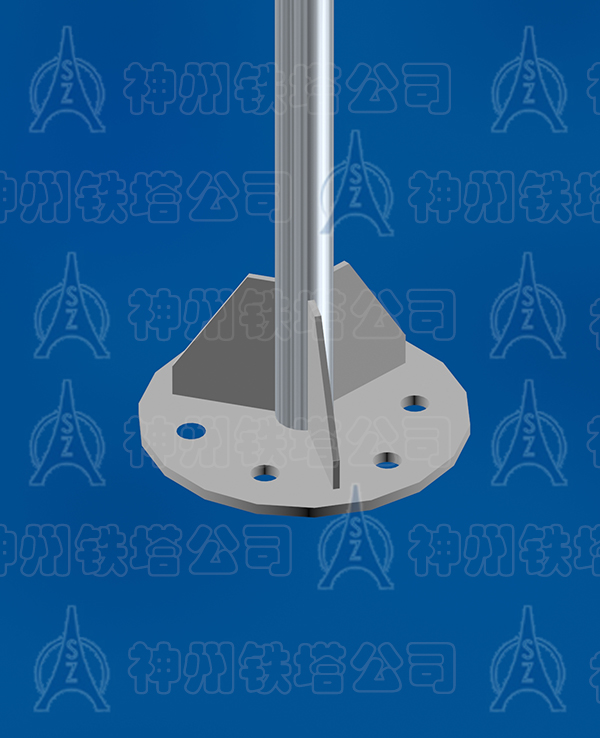

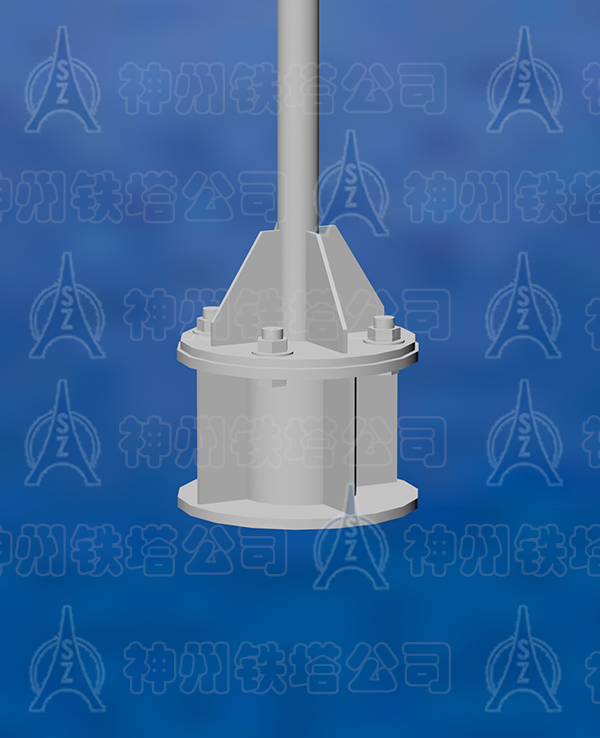

                                  ZG系列钢筋混凝土环形杆接闪杆底座                              　　　　     ZG系列钢筋混凝土环形杆接闪杆法兰

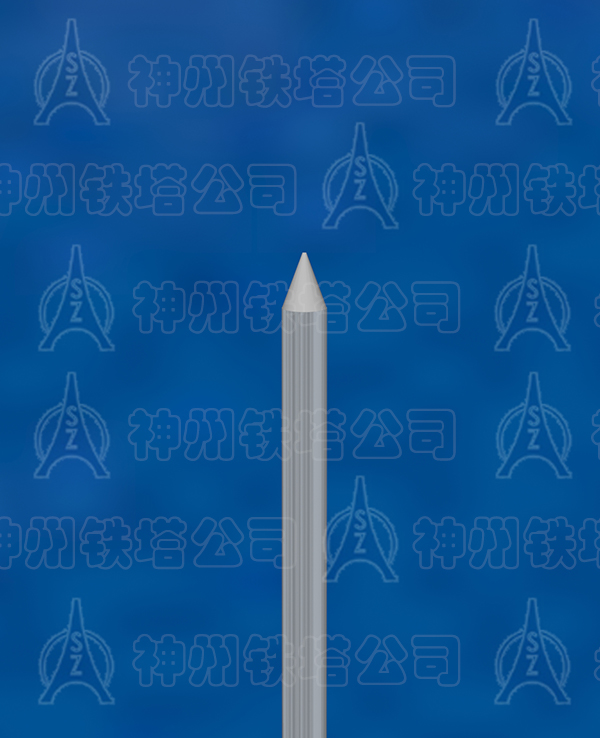

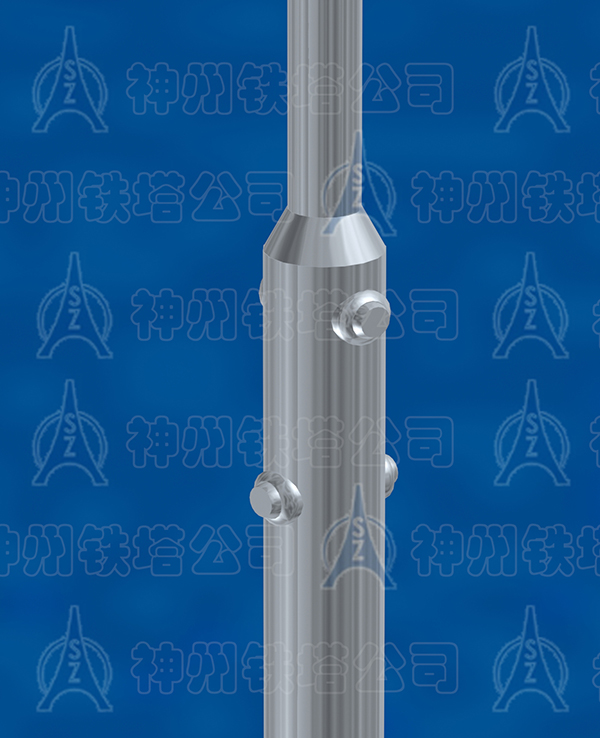

                                 ZG系列钢筋混凝土环形杆接闪杆连接部位                                            ZG系列钢筋混凝土环形杆接闪杆 顶部接闪器

 ZG系列钢筋混凝土环形杆接闪杆使用条件：

1、基本风压：w0=0.4及0.7KN/m2两种
2、抗震设防烈度：8度及小天8度地区
3、地基承载力：100及200 KN/m2
4、覆冰厚度： ≤10mm

5、垂直度：≤1/1000
ZG系列钢筋混凝土环形杆接闪杆设计依据：

1、建筑物防雷设施与安装（15D501-1）

2、建筑物防雷设计规范（GB50057-2010）

3、高耸结构设计规范（GB50135-2006)

4、钢结构设计规范（GB50017-2003)

5、塔桅钢结构施工及验收规程（CECS 80：2006）

ZG系列钢筋混凝土环形杆接闪杆主要应用于电场、变电站、仓库、车站货场、仓储厂区、加油站、化工厂、煤矿、库,易燃易爆仓库区等。ZG系列钢筋混凝土环形杆接闪杆更更能广泛的适用于需要防雷的场所，其造价低廉、性能稳定、购买方便、工艺成熟，能有效的减少雷电灾害的发生。　　

购买产品或了解更多信息，请致电：15903186925

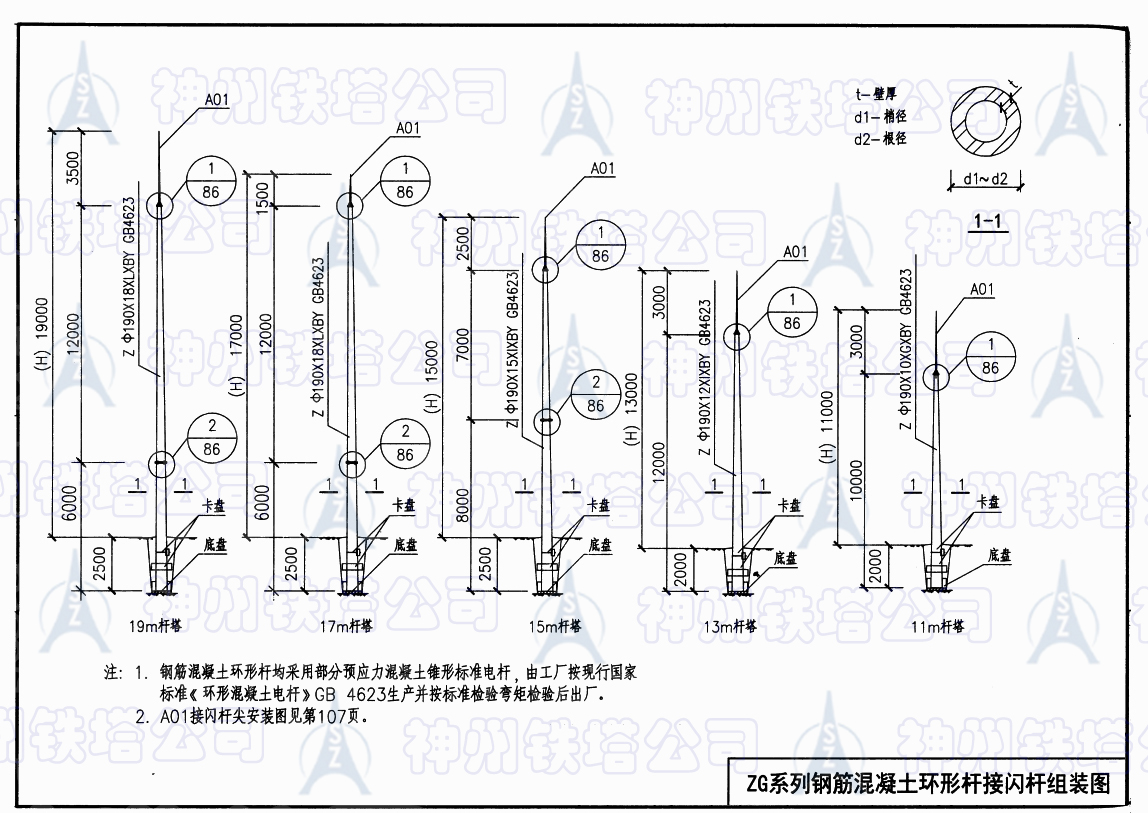

ZG系列钢筋混凝土环形杆接闪杆组装图

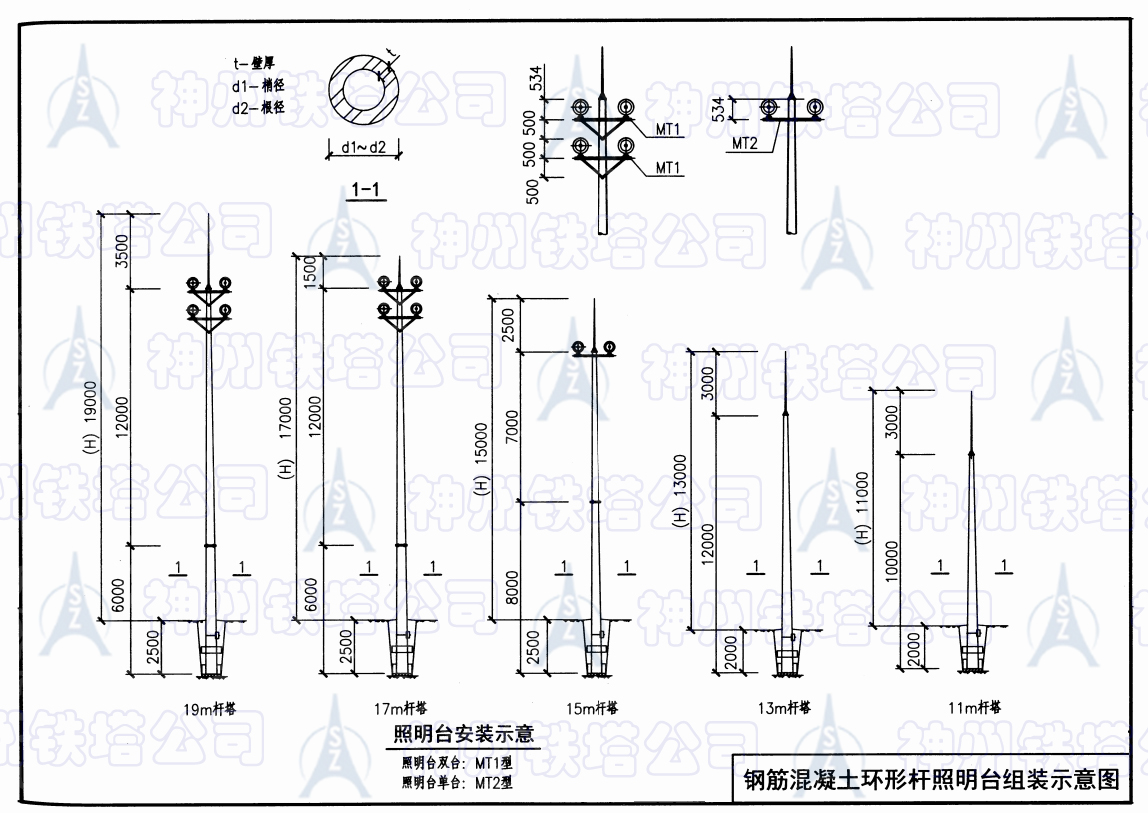

　带灯台ZG系列钢筋混凝土环形杆接闪杆组装图

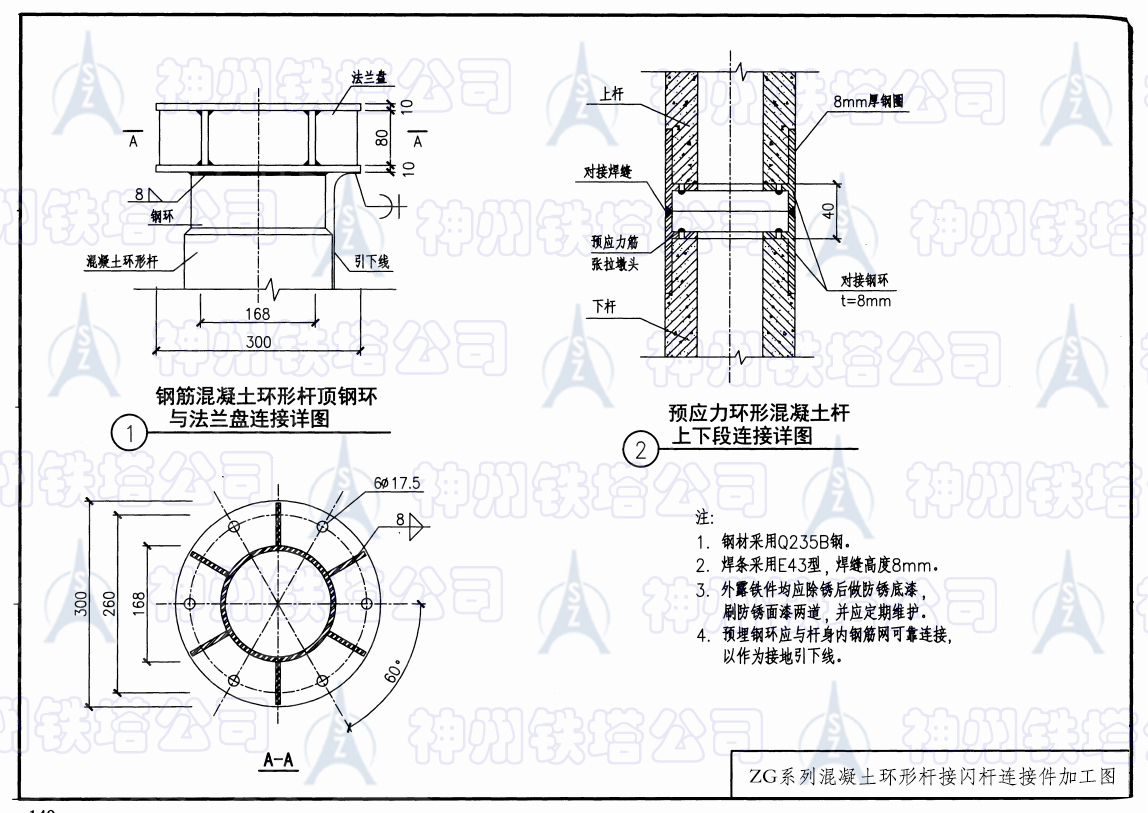

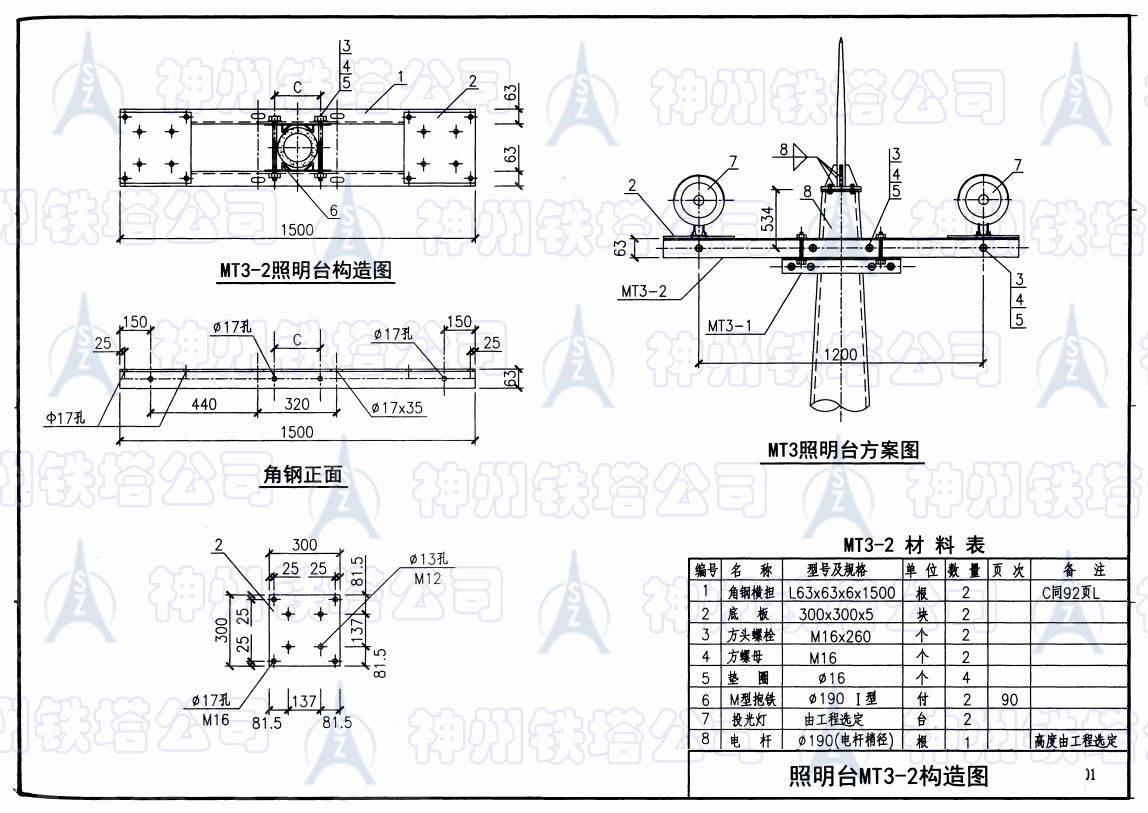

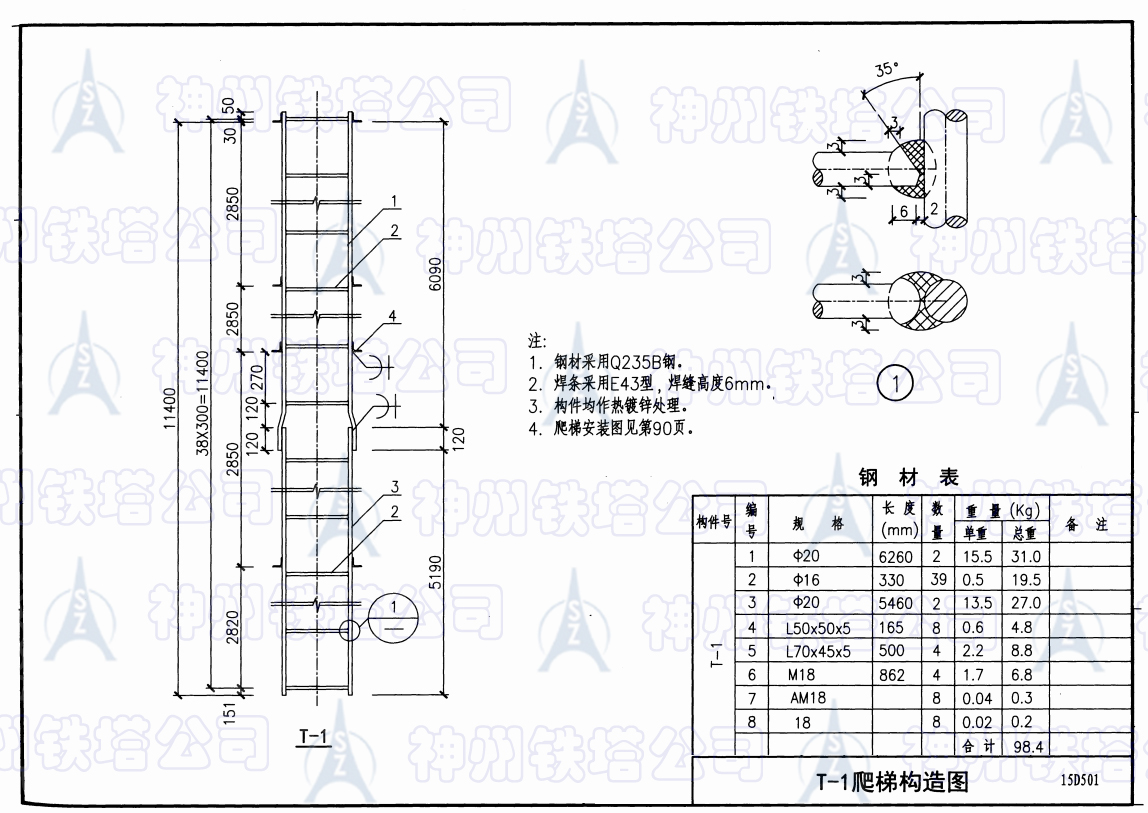

ZG系列钢筋混凝土环形杆接闪杆加工图 ZG系列钢筋混凝土环形杆接闪杆爬梯加工图ZG系列钢筋混凝土环形杆接闪杆照明台加工图
